41 - Estudo Analítico da Reta



Retas

Geometria analítica: retas

Introdução

Entre os pontos de uma reta e os números reais existe uma correspondência biunívoca, isto é, a cada ponto de reta corresponde um único número real e vice-versa.

Considerando uma reta horizontal x, orientada da esquerda para direita (eixo), e determinando um pontoO dessa reta ( origem) e um segmento u, unitário e não-nulo, temos que dois números inteiros e consecutivos determinam sempre nesse eixo um segmento de reta de comprimento u:




Medida algébrica de um segmento

Fazendo corresponder a dois pontos, A e B, do eixo x os números reais xA e xB , temos:



A medida algébrica de um segmento orientado é o número real que corresponde à diferença entre as abscissas da extremidade e da origem desse segmento.



Plano cartesiano

A geometria analítica teve como principal idealizador o filósofo francês René Descartes ( 1596-1650). Com o auxílio de um sistema de eixos associados a um plano, ele faz corresponder a cada ponto do plano um par ordenado e vice-versa.

Quando os eixos desse sistemas são perpendiculares na origem, essa correspondência determina um sistema cartesiano ortogonal ( ou plano cartesiano). Assim, há uma reciprocidade entre o estudo da geometria ( ponto, reta, circunferência) e da Álgebra ( relações, equações etc.), podendo-se representar graficamente relações algébricas e expressar algebricamente representações gráficas.

Observe o plano cartesiano nos quadros quadrantes:



Exemplos:
A(2, 4) pertence ao 1º quadrante (xA > 0 e yA > 0)
B(-3, -5) pertence ao 3º quadrante ( xB < 0 e yB < 0)

Observação: Por convenção, os pontos localizados sobre os eixos não estão em nenhum quadrante.



Distância entre dois pontos

Dados os pontos A(xA, yA) e B(xB, yB) e sendo dAB a distância entre eles, temos:




Aplicando o teorema de Pitágoras ao triângulo retângulo ABC, vem:


Como exemplo, vamos determinar a distância entre os pontos A(1, -1) e B(4, -5):












Retas

Razão de secção

Dados os pontos A(xA, yA), B(xB, yB), C(xC, yC) de uma mesma reta , o ponto C divide numa determinada razão, denominada razão de secção e indicada por:





em que , pois se , então A = B.

Observe a representação a seguir:


Como o , podemos escrever:


Vejamos alguns exemplos:


Considerando os pontos A(2, 3), B(5, 6) e P(3, 4), a razão em que o ponto P divide é:






Se calculássemos rp usando as ordenadas dos pontos, obteríamos o mesmo resultado:



Para os pontos A(2, 3), B(5, 6) e P(1, 2), temos:






Assim, para um ponto P qualquer em relação a um segmento orientado contido em um eixo, temos:


se P é interior a , então rp > 0


se P é exterior a , então rp < 0


se P = A, então rp =0


se P = B, então não existe rp (PB = 0)


se P é o ponto médio de , então rp =1




Retas

Ponto médio

Dados os pontos A(xA, yA), B(xB, yB) e P, que divide ao meio, temos:






Assim:



Logo, as coordenadas do ponto médio são dadas por:


Baricentro de um triângulo

Observe o triângulo da figura a seguir, em que M, N e P são os pontos médios dos lados , respectivamente. Portanto, são as medianas desse triângulo:


Chamamos de baricentro (G) o ponto de intersecção das medianas de um triângulo.

Esse ponto divide a mediana relativa a um lado em duas partes: a que vai do vértice até o baricentro tem o dobro da mediana da que vai do baricentro até o ponto médio do lado.

Veja:







Cálculo das coordenadas do baricentro

Sendo A(XA, YA), B(XB, YB) e C(XC, YC) vértices de um triângulo, se N é ponto médio de , temos:






Mas:


Analogamente, determinamos . Assim:








Retas

Condições de alinhamento de três pontos

Se três pontos, A(xA, yA), B(xB, yB) e C(xC, yC), estão alinhados, então:


Para demonstrar esse teorema podemos considerar três casos:

a) três pontos alinhados horizontalmente


Neste caso, as ordenadas são iguais:

yA = yB = yC

e o determinante é nulo, pois a 2ª e a 3ª coluna são proporcionais.

b) três pontos alinhados verticalmente


Neste caso, as abscissas são iguais:

xA = xB = xC

e o determinante é nulo, pois a 1ª e a 3ª coluna são proporcionais.

c) três pontos numa reta não-paralela aos eixos


Pela figura, verificamos que os triângulos ABD e BCE são semelhantes. Então:


Desenvolvendo, vem:


Como:


então .

Observação: A recíproca da afirmação demonstrada é válida, ou seja, se , então os pontos A(xA,yA), B(xB,yB) e C(xC, yC) estão alinhados.







Retas

Equações de uma reta

Equação geral

Podemos estabelecer a equação geral de uma reta a partir da condição de alinhamento de três pontos.

Dada uma reta r, sendo A(xA, yA) e B(xB, yB) pontos conhecidos e distintos de r e P(x,y) um ponto genérico, também de r, estando A, B e P alinhados, podemos escrever:


Fazendo yA - yB = a, xB - xA = b e xAyB - xByA=c, como a e b não são simultaneamente nulos , temos:



ax + by + c = 0


(equação geral da reta r)

Essa equação relaciona x e y para qualquer ponto P genérico da reta. Assim, dado o ponto P(m, n):


se am + bn + c = 0, P é o ponto da reta;


se am + bn + c 0, P não é ponto da reta.

Acompanhe os exemplos:


Vamos considerar a equação geral da reta r que passa por A(1, 3) e B(2, 4).

Considerando um ponto P(x, y) da reta, temos:



Vamos verificar se os pontos P(-3, -1) e Q(1, 2) pertencem à reta r do exemplo anterior. Substituindo as coordenadas de P em x - y + 2 = 0, temos:

-3 - (-1) + 2 = 0 -3 + 1 + 2 = 0

Como a igualdade é verdadeira, então P r.

Substituindo as coordenadas de Q em x - y + 2 = 0, obtemos:

1 - 2 + 2 0

Como a igualdade não é verdadeira, então Q r.



Equação segmentária

Considere a reta r não paralela a nenhum dos eixos e que intercepta os eixos nos pontos P(p, 0) e Q(0, q), com :


A equação geral de r é dada por:


Dividindo essa equação por pq , temos:


Como exemplo, vamos determinar a equação segmentária da reta que passa por P(3, 0) e Q(0, 2), conforme o gráfico:












Retas


Equações paramétricas


São equações equivalentes à equação geral da reta, da forma x= f(t) e y= g(t), que relacionam as coordenadas x e y dos pontos da reta com um parâmetro t.


Assim, por exemplo, , são equações paramétricas de uma reta r.


Para obter a equação geral dessa reta a partir das paramétricas, basta eliminar o parâmetro t das duas equações:


x = t + 2 t = x -2


Substituindo esse valor em y = - t + 1, temos:


y = -(x - 2) + 1 = -x + 3 x + y - 3 = 0 ( equação geral de r)






Equação Reduzida


Considere uma reta r não-paralela ao eixo Oy:






Isolando y na equação geral ax + by + c = 0, temos:


Fazendo , vem:

y = mx + q


Chamada equação reduzida da reta, em que fornece a inclinação da reta em relação ao eixoOx.

Quando a reta for paralela ao eixo Oy, não existe a equação na forma reduzida.










Retas

Coeficiente angular

Chamamos de coeficiente angular da reta r o número real m tal que:


O ângulo é orientado no sentido anti-horário e obtido a partir do semi-eixo positivo Ox até a reta r. Desse modo, temos sempre .

Assim:


para ( a tangente é positiva no 1º quadrante)


para ( a tangente é negativa no 2º quadrante)

Exemplos:







Determinação do coeficiente angular

Vamos considerar três casos:

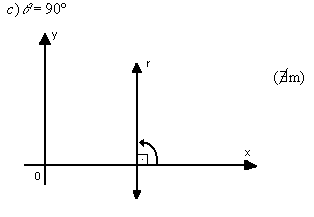

a) o ângulo é conhecido





b) as coordenadas de dois pontos distintos da reta são conhecidas: A(xA, yA) e B(xB, yB)




Como ( ângulos correspondentes) temos que .

Mas, m = tg Então:


Assim, o coeficiente angular da reta que passa, por exemplo, por A(2, -3) e B(-2, 5) é:


c) a equação geral da reta é conhecida

Se uma reta passa por dois pontos distintos A(XA, YA) e B(XB, YB), temos:


Aplicando o Teorema de Laplace na 1ª linha, vem:

(YA - YB)x + (XB - XA)y + XAYA - XBYB = 0

Da equação geral da reta, temos:


Substituindo esses valores em , temos:

















Retas

Equação de uma reta r, conhecidos o coeficiente angular e um ponto de r

Seja r uma reta de coeficiente angular m. Sendo P(X0, Y0), P r, e Q(x,y) um ponto qualquer de r(QP), podemos escrever:


Como exemplo, vamos determinar a equação geral da reta r que passa por P(1, 2), sendo m=3. Assim, temos X0=1 e Y0=2. Logo:

y-y0=m(x-x0)=y-2 = 3(x - 1) = y-2 = 3x - 3 = 3x - y - 1 = 0

que é a equação geral de r.



Representação gráfica de retas

Para representar graficamente as retas de equação ax + by + c = 0 ( b0), isolamos a variável y e atribuímos valores a x, obtendo pares ordenados que são pontos da reta.

Assim, é mais conveniente usar a equação na forma reduzida, já que ela apresenta o y isolado.



Coordenadas do ponto de intersecção de retas

A intersecção das retas r e s, quando existir, é o ponto P(x, y), comum a elas, que é a solução do sistema formado pelas equações das duas retas.

Vamos determinar o ponto de intersecção, por exemplo, das retas r: 2x +y - 4 =0 e s: x -y +1=0. Montando o sistema e resolvendo-o, temos:


Substituindo esse valor em x -y = -1, temos:

1 - y = -1

y = 2

Logo, P(1, 2) é o ponto de intersecção das retas r e s.

Graficamente, temos:


Posições relativas entre retas

Paralelismo

Duas retas, r e s, distintas e não-verticais, são paralelas se, e somente se, tiverem coeficientes angulares iguais.








Retas

Concorrência

Dadas as retas r: a1x +b1y + c1 = 0 e s: a2x + b2y + c2 = 0, elas serão concorrentes se tiverem coeficientes angulares diferentes:


Como exemplo, vamos ver se as retas r: 3x - 2y + 1 = 0 e s: 6x + 4y + 3 = 0 são concorrentes:


Perpendicularismo

Se r e s são duas retas não-verticais, então r é perpendicular a s se, e somente se, o produto de seus coeficientes angulares for igual a -1. Lê-se . Acompanhe o desenho:


Ângulo entre duas retas

Sendo r e s duas retas não-verticais e não-perpendiculares entre si, pelo teorema do ângulo externo , temos:





Dependendo da posição das duas retas no plano, o ângulo pode ser agudo ou obtuso. Logo:


Essa relação nos fornece o ângulo agudo entre r e s, pois . O ângulo obtuso será o suplemento de .



Distância entre ponto e reta

Dados um ponto P(x1, y1) e uma reta r:ax + by + c = 0, a distância entre eles (dpr)é dada por:




Vamos calcular a distância, por exemplo, do ponto P(-1,2) à reta r: x - 2y + 1 = 0.

Temos P(-1, 2) = P(x1, y1), a = 1, b= - 2 e c=1. Assim:


Bissetrizes

Dadas as retas concorrentes r: a1x + b1y + c1 = 0 e s: a2x + b2y + c2 = 0, o que se interceptam em um ponto Q, se P(x, y) é um ponto qualquer de uma das bissetrizes, PQ, então P equidista de r e s:





Considerando o sinal positivo, obtemos uma bissetriz; considerando o sinal negativo, obtemos a outra.

Vejamos um exemplo:

Se r: 3x + 2y - 7 = 0 e s: 2x - 3y + 1 = 0, então suas bissetrizes são:
